Introduction :



Nous désirons prendre des photos depuis la nacelle, pendant environ 2h, avec une pellicule de 36 photos. Une photo sera prise toutes les 3min 15s (environ). Pour cela, nous avons connecté un timer à l’interrupteur de l’appareil photo.

  test

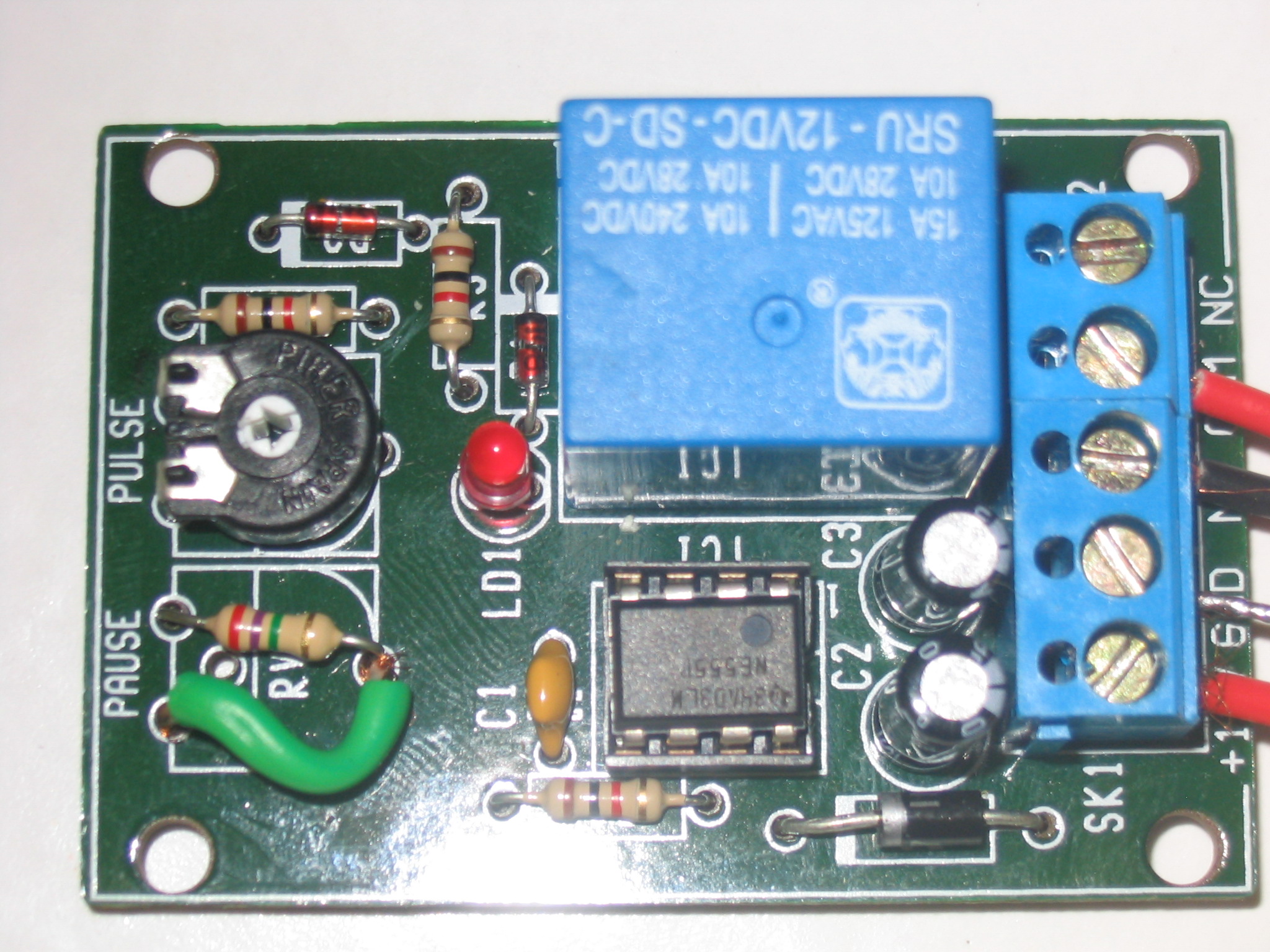

 Timer



Afin de prendre une photo toutes les 3min 15s sans avoir à déclencher l’appareil manuellement, nous avons connecter un timer. Ce timer nécessite une tension de 12V pour son bon fonctionnement.





Piles : nous avons monter en série 3 piles de 4.5V. Nous avons relier le tout au timer. Le timer se présente sous forme d’un circuit composé de plusieurs éléments.





photographies de Coline

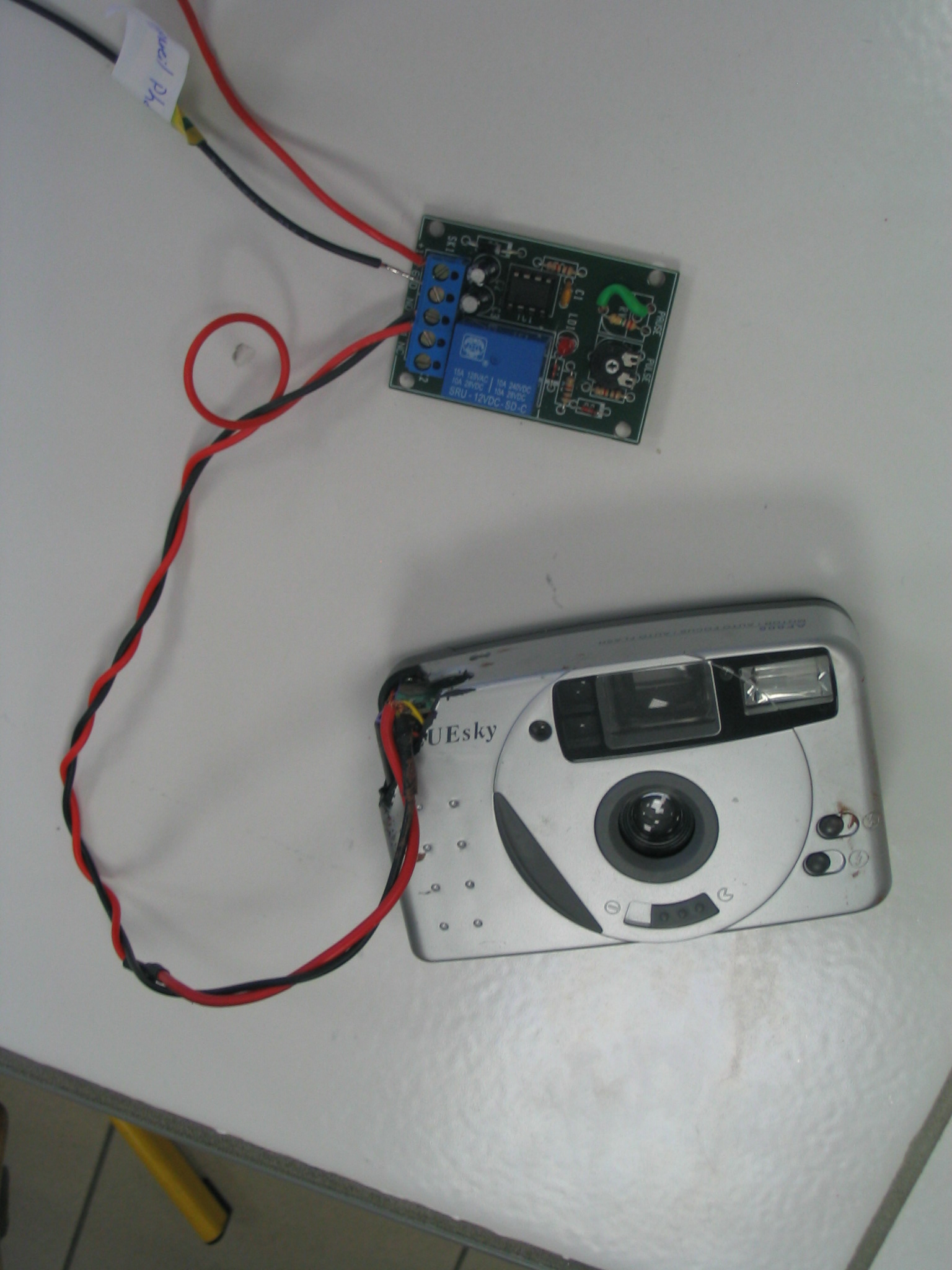

Liaison appareil - timer :



Le déclenchement de la prise de photo correspond au contact de deux fils ce qui ferme le circuit et entraîne le passage du courant. Nous avons rallonger les deux fils en question et les avons connectés au timer. La fermeture du circuit par le timer sera alors périodique, se répétant toute les 3min 15s.





Position dans la nacelle :



L’appareil doit être a l’intérieur de la nacelle et prendre des photos de l’extérieur sans endommager l’étanchéité de la nacelle

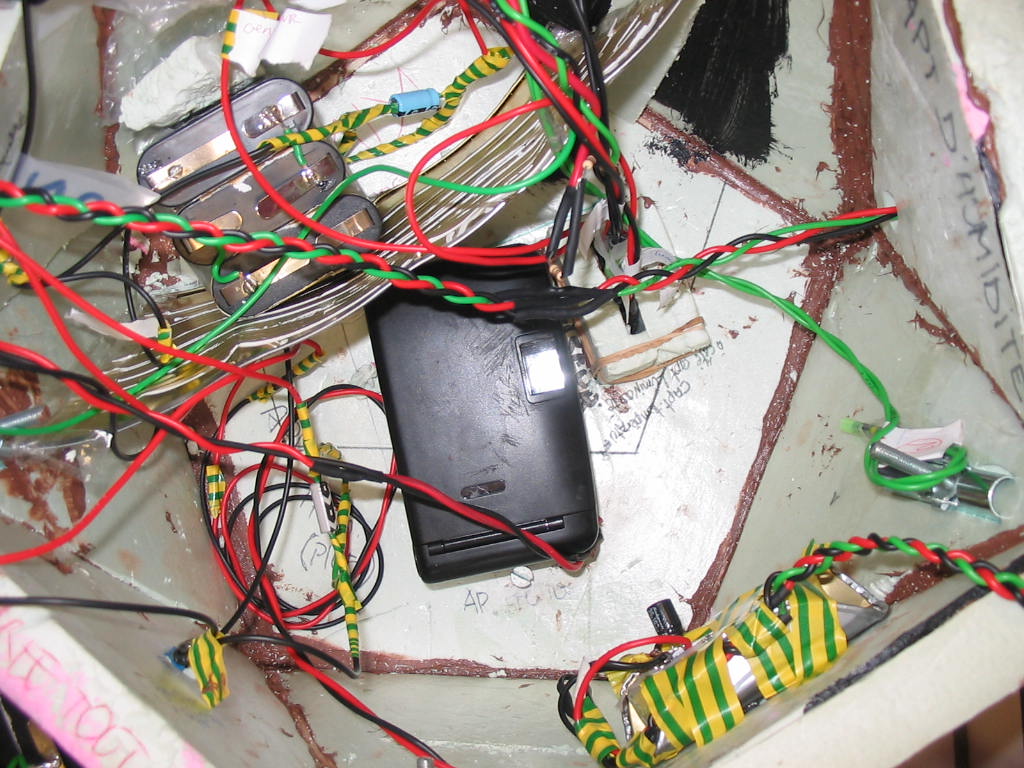

intérieur et dessous de la nacelle (vue sur l'objectif de l'appareil et l'antenne de KIWI)
