Introduction



            Pour le ballon que nous allons lancer nous avons choisi de mettre un capteur de pression autre qu'un capteur électronique.



Matériel :



            Le matériel nécessaire pour ces expériences est : un voltmètre, une seringue, une pile de 4.5 V, un pressiomètre , et un potentiomètre rélié à l'extrémité du piston.

Nous cherchons donc à l'étalonner.

Nous allons donc effectuer des expériences sous une pompe a vide.



Expérience :

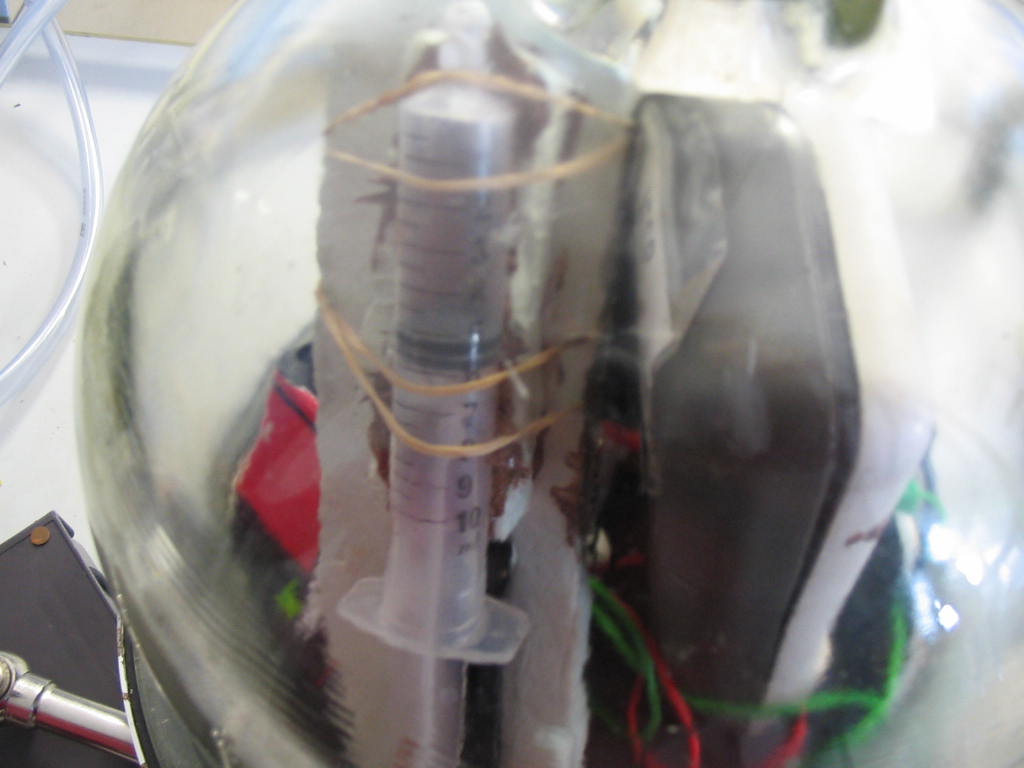

             Notre capteur de pression est une seringue que nous avons choisie en fonction de certaines propriétés, comme par exemple son volume ou sa taille de façon à ce qu’elle occupe un petit volume dans la nacelle. Une fois la seringue choisie nous avons bouché son extrémité avec de la colle tout en laissant un peu d’air.

Ensuite nous avons fixé l’extrémité du piston sur un potentiomètre afin de connaître la valeur de la tension en fonction du déplacement du piston.

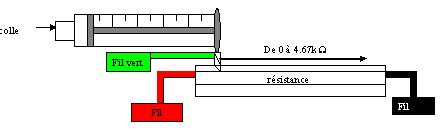

Voici le montage de la seringue :



On a utilisé trois fils de couleurs différentes : un rouge (pour la borne positive du générateur de tension de valeur fixe 5V), un noir (pour la borne négative relié à un des voltmètres de kiwi) et un vert (pour relier notre capteur à un des voltmètres de kiwi).

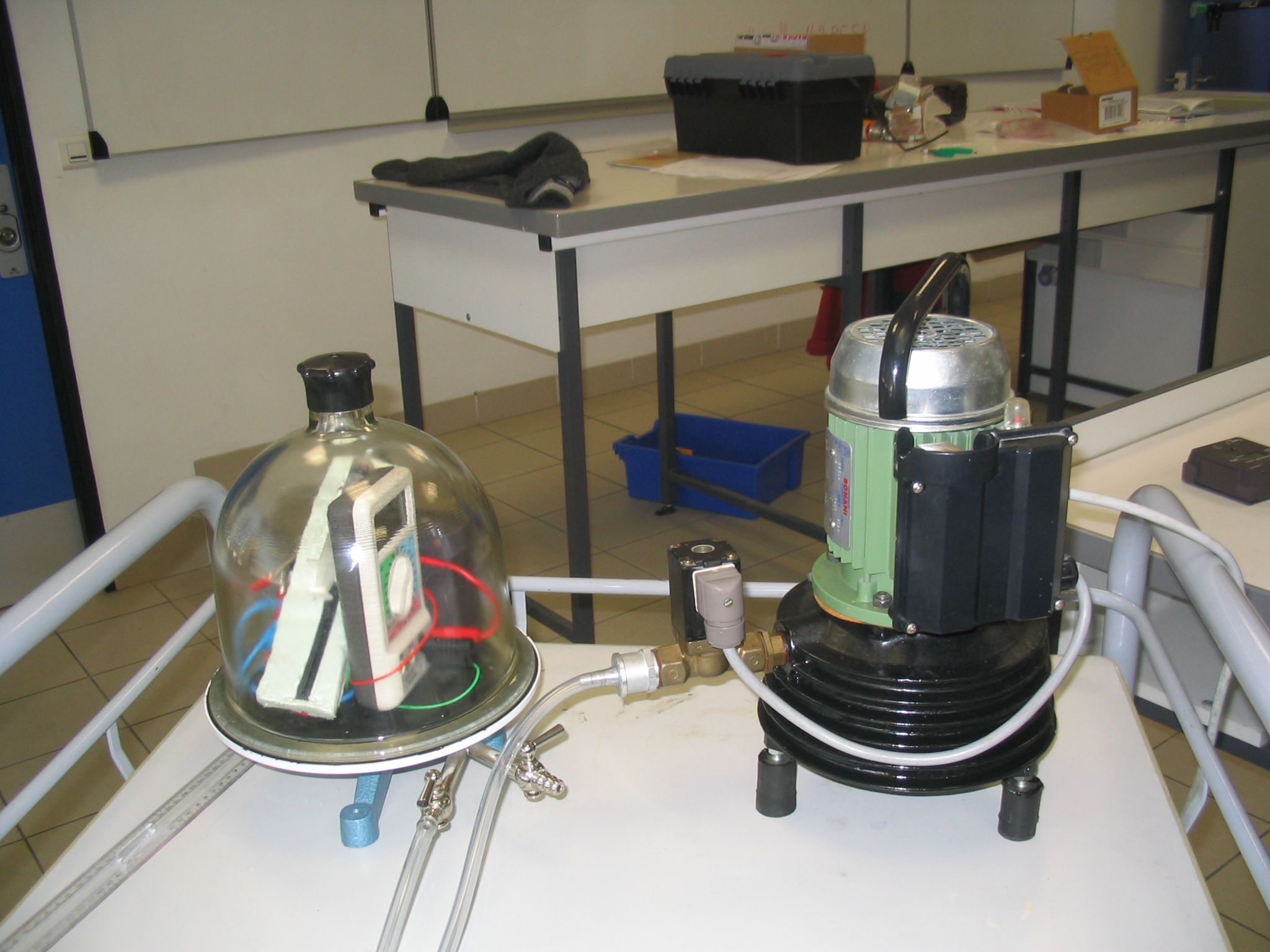

Après nous avons mis le tout sous une cloche a vide pour pouvoir étalonner notre capteur.







On mettra tous cela sous la pompe à vide sans oublier de rajouter le pressiomètre.

On fera donc le vide dans la pompe pour effectuer nos mesures.



Résultats :



Attention :

-  Toutes ces mesures ont été effectuées à la température ambiante de 21°C

-  Il faut toujours positionner le curseur du potentiomètre de manière à ce

  que le voltmètre affiche 4.2 V au départ.

-  Cette courbe ne nous servira que pour la montée du ballon



P (hPA)	970	700	600	500	400	350	200	100
U (V)	4,02	3,8	3,68	3,5	3,43	3,33	3,21	3

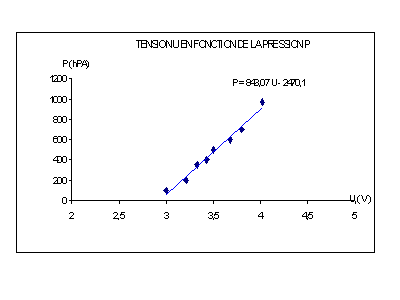

Voilà la courbe d’étalonnage lors de la montée supposé du ballon, c'est à dire lors de la baisse de la pression :









étalonnage et

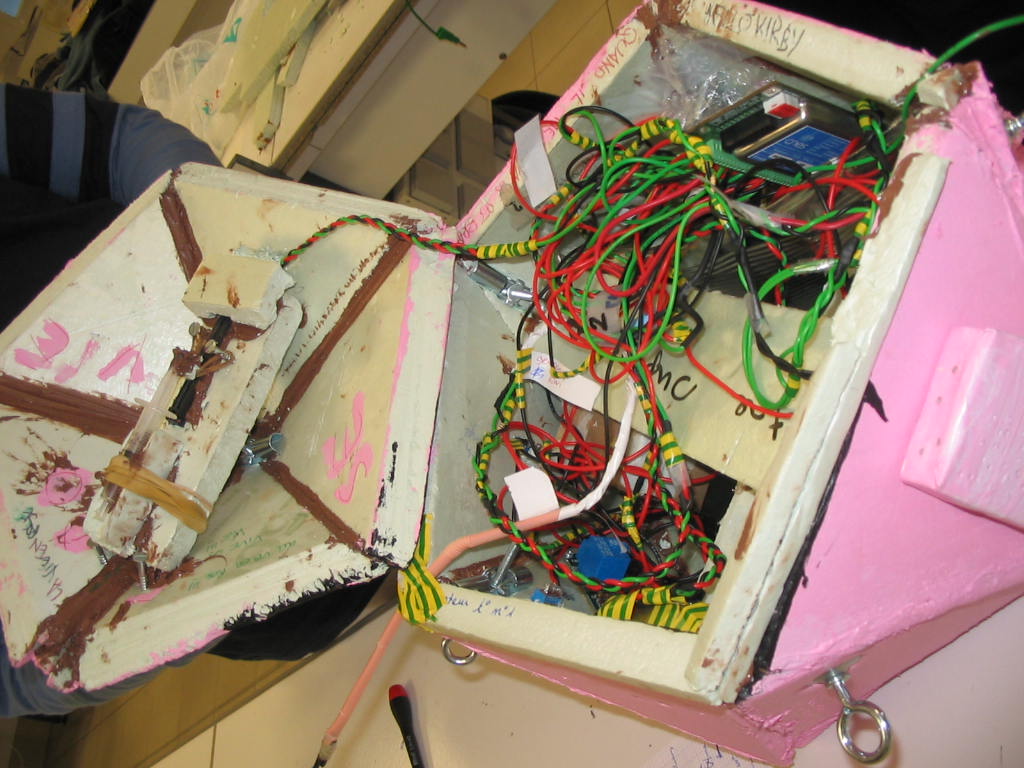

           position du capteur fixé au couvercle de la nacelle



Résultat obtenu par kiwi : Grâce aux mesures reçues par kirby, nous pouvons constater que nos données restent durant tout le voyage égale à 3,5 V : le piston n'a jamais bougé.

Test de vérification après avoir retrouver KiRbY : le capteur fonctionnait !!!
