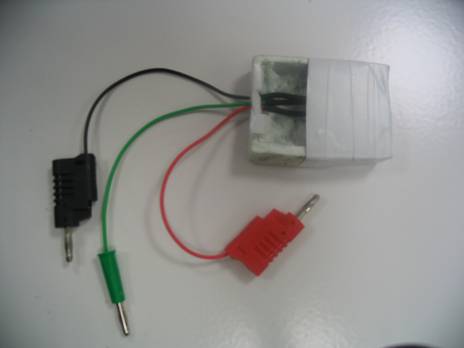

Entre la borne verte et la borne – du générateur correspond la mesure de la tension aux bornes du capteur et par conséquence de l’humidité. Nous avons donc branché à la borne V du voltmètre le fil vert.Grâce à ce circuit, on mesure des tensions. Il nous a donc fallu faire un étalonnage de ce capteur afin de passer du volt en pourcentage d’humidité.

Utilisation de gaines thermorétractables pour protéger les connexions électriques

Grâce aux informations du site Internet nous avons obtenu les données techniques du capteur. Nous savons que la température T de l’air à une influence sur la valeur de l’humidité.

Nous avons fait plusieurs mesures avec le capteur différents jours et dans différentes pièces, pour que l’humidité change. Chaque mesure d’humidité est associée à la température de l’air correspondante.

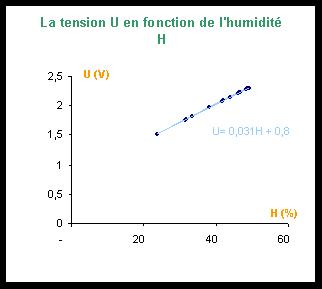

A l’aide d’EXCEL nous avons ensuite tracé la courbe d’étalonnage suivante :

Grâce à cette courbe nous pouvons associer aux tensions un pourcentage d’humidité, mais grâce à une formule trouvée sur le site Internet précédemment évoqué, nous pouvons plus aisément passer de l’un à l’autre. Nous avons la relation suivante dans les données du constructeur qui se trouve dans le site Internet de Honeywell :

Relation 1 :       Vout = Vsupply (0.0062(sensor RH)+0.16)

Relation 2 :       True RH = (sensor RH)/(1.0546 – 0.00216*T)

Sachant que :

Vout                représente la valeur mesurée aux bornes du voltmètre

Vsupply           représente la valeur aux bornes du générateur, ici égale à 5V

T                     représente la température ambiance, mesurée en °C

Sensor RH       représente le taux d’humidité

True RH          représente le taux d’humidité réel.

Grâce à cette formule, nous avons pu vérifier que le capteur fonctionne bien. Voici le tableau de comparaison entre la valeur de l’humidité donnée par la station météo et celle donnée par notre capteur (avec correction des températures : relation 1 + relation2) :

Sensor RH	True RH
38	38
31	31
33	33
32	31
42	42
42	42
48	48
49	48
49	48
49	48
44	43
47	46
46	46
46	45
46	46
46	46
24	23

Nous avons ensuite tracé la courbe d’étalonnage avec ces nouvelles valeurs corrigées en température.

Pour  suivre l’évolution de TrueRH lors du voyage du ballon, nous avons réalisé un tableau supplémentaire donnant pour une valeur de tension par pas de 0,1V la valeur de TrueRH pour –50  < T (°C ) < 20  par pas de 10°C.

				Valeur corrigée de TrueRH pour T(°C) =
U (V)	RH	20	10	0,0	-10,0	-20	-30	-40	-50
1	6,5	6,4	6,2	6,1	6,0	5,9	5,8	5,7	5,5
1,1	9,7	9,6	9,4	9,2	9,0	8,8	8,6	8,5	8,3
1,2	12,9	12,8	12,5	12,2	12,0	11,8	11,5	11,3	11,1
1,3	16,1	15,9	15,6	15,3	15,0	14,7	14,4	14,1	13,9
1,4	19,4	19,1	18,7	18,4	18,0	17,6	17,3	17,0	16,6
1,5	22,6	22,3	21,9	21,4	21,0	20,6	20,2	19,8	19,4
1,6	25,8	25,5	25,0	24,5	24,0	23,5	23,1	22,6	22,2
1,7	29,0	28,7	28,1	27,5	27,0	26,4	25,9	25,4	25,0
1,8	32,3	31,9	31,2	30,6	30,0	29,4	28,8	28,3	27,7
1,9	35,5	35,1	34,4	33,6	33,0	32,3	31,7	31,1	30,5
2	38,7	38,3	37,5	36,7	36,0	35,3	34,6	33,9	33,3
2,1	41,9	41,5	40,6	39,8	39,0	38,2	37,5	36,8	36,1
2,2	45,2	44,7	43,7	42,8	42,0	41,1	40,3	39,6	38,8
2,3	48,4	47,8	46,8	45,9	45,0	44,1	43,2	42,4	41,6
2,4	51,6	51,0	50,0	48,9	48,0	47,0	46,1	45,2	44,4
2,5	54,8	54,2	53,1	52,0	51,0	50,0	49,0	48,1	47,2
2,6	58,1	57,4	56,2	55,1	54,0	52,9	51,9	50,9	49,9
2,7	61,3	60,6	59,3	58,1	57,0	55,8	54,8	53,7	52,7
2,8	64,5	63,8	62,5	61,2	59,9	58,8	57,6	56,5	55,5
2,9	67,7	67,0	65,6	64,2	62,9	61,7	60,5	59,4	58,3
3	71,0	70,2	68,7	67,3	65,9	64,6	63,4	62,2	61,0
3,1	74,2	73,4	71,8	70,4	68,9	67,6	66,3	65,0	63,8
3,2	77,4	76,5	74,9	73,4	71,9	70,5	69,2	67,9	66,6
3,3	80,6	79,7	78,1	76,5	74,9	73,5	72,0	70,7	69,4
3,4	83,9	82,9	81,2	79,5	77,9	76,4	74,9	73,5	72,1
3,5	87,1	86,1	84,3	82,6	80,9	79,3	77,8	76,3	74,9
3,6	90,3	89,3	87,4	85,6	83,9	82,3	80,7	79,2	77,7
